概述

該智能溫度變送器適用于2088鋁殼，采用一體化四位數碼管顯示，相對傳統分立數顯變送器，大大節約了成本，同時兼容多種型號熱電偶和熱電阻信號變送。該產品使用24位Σ-△模擬前端，保證測量的高精度；完善的防浪涌、防雷擊以及防反接設計，避免了工程應用中的誤安裝和誤操作；增強的軟件安全設計，包括低壓監控復位、多任務調度優化等功能。該智能溫度變送器全部采用進口元器件，保證較長的使用壽命和穩定性。

技術參數

接線方式

熱電阻 三線制接線

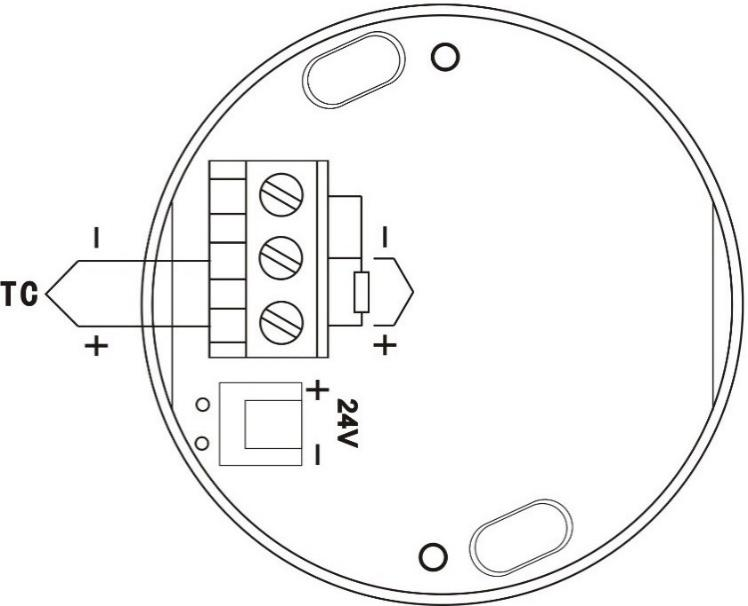

熱電偶 二線制接線

線路板底部視圖中，兩個對角定位螺柱用于將線路板固定在變送器鋁殼殼體，熱電阻和熱電偶分別按照上圖或電路板上示意圖連接。

兩線制4－20mA輸出，即24V電源，連接到24V+和24V-的接線端子上。

按鈕和菜單功能

長按“SET”鍵進入變送器設置模式，短按“SET”鍵進入設置項目，按“▲”、“▼”鍵對該項目進行調節，再次短按“SET”鍵保存該設置項目并進入下一個設置項目。設置項目類別依次如下：

a）“tyPE”，傳感器類型選擇 。

數字代表的型號如下

b）“LoW”，下限調節。

c）“UP”，上限調節。

d）“RSC”，遷移調節模式。遷移數值的單位為℃，用于整體遷移溫度。（例如：實際溫度為100℃，實測溫度為99.7℃，即遷移－0.3℃，則與實際溫度一樣）

說明：長按“▲”、“▼”可以連續調節數值。

變送器整體輸出接線

變送器線路板安裝完畢后，

按上圖連接兩線制4－20mA輸出（即24V電源線）。

使用須知及質保

a）儀表儲藏與使用適宜在環境溫度為-30℃－80℃，濕度小于80%的場合；

b）儀表連接電源時應參照第三節接線方式進行操作，在確認操作無誤后方可接通電源進行運行。

c）在遵守使用規范的情況下，自出廠日期起，我們為您提供一年保修服務以及終身的技術支持服務。歡迎廣大客戶來電咨詢，我們重視您的任何寶貴建議。
